T2 161. Resolución profesor
Resolució
Solució

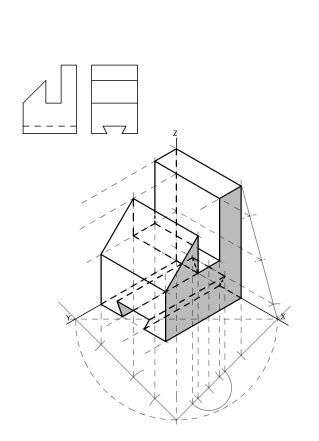

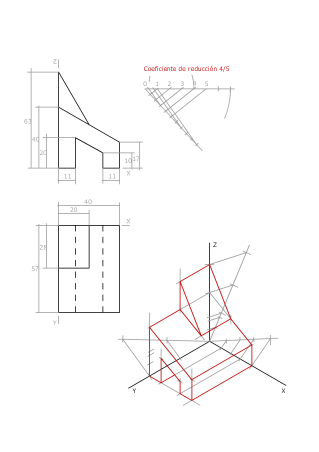

Definido el sólido por su alzado, planta y perfil, en Sistema Europeo (primer diedro), se pide dibujar su perspectiva axonométrica a escala E= 1,5:1 considerando los ejes dados, y sabiendo que el coeficiente de reducción que hay que aplicar es de 0,816.
Definido el sólido por su alzado, planta y perfil, en Sistema Europeo (primer diedro), se pide dibujar su perspectiva axonométrica a escala E= 1,5:1 considerando los ejes dados, y sabiendo que el coeficiente de reducción que hay que aplicar es de 0,816.
